- Modell:
- ABS-Lock X-SR-B
- Marke:
- ABS Safety
- Familie:
- Einzelanschlagpunkte
- Ordnung:
- Anschlagmöglichkeiten
- Art.-Nr. d. Marke:
- LX-SR-B-XXX
- Normen:
- DIN CEN/TS 16415, DIN EN 795, DIN EN 795 A
- Lebensdauer:
-
Siehe Tabelle „Modellvarianten“.
Max. Lebensdauer (inkl. Lagerzeit) ab Herstellung gerechnet. Beachten Sie dazu auch die Herstellerinfos (ABS Safety) der jeweiligen Gebrauchsanleitung.
- Nutzungsdauer:
-
Siehe Tabelle „Modellvarianten“.
Max. mögliche Nutzungsdauer ab Inbetriebnahme gerechnet. Auch hier ist zusätzlich die Gebrauchsanleitung von ABS Safety zu beachten.
- Untergrundeignung:
- Beton
- Anwendungsbereich:
- Flachdach, Fassade / Wand
Produktbeschreibung der Marke

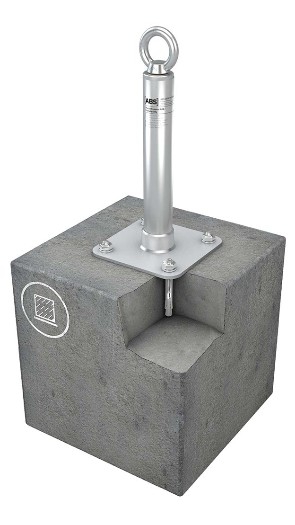

ABS-Lock X-SR-B | Anschlagpunkt Beton | Einschlagdübel
Verstärkter Anschlagpunkt mit allgemeiner bauaufsichtlicher Zulassung (abZ)
Eine starke Stütze für Betonuntergründe: Das ist der Einzelanschlagpunkt ABS-Lock X-SR-B mit Grundplatte (150 x 150 mm) und einem verschweißten Stützrohr (Ø 42 mm). Sie befestigen den Sekuranten einfach mit 4 Einschlagdübeln auf der Dachhaut oder an der Fassade. Die Einbautiefe beträgt nur 65 mm.
Durch die zusätzliche Verstärkung ist der Sekurant ABS-Lock X-SR-B bestens gerüstet für den Einsatz in Seilsicherungssystemen. Sie verwenden die Anschlageinrichtung für Kurvenelemente und Endterminals - auf diese Weise passen Sie das System perfekt an die Architektur an. Dabei wählen Sie aus verschiedenen Stützenlängen von 300 mm bis 800 mm. Zusätzlich bieten wir Ihnen eine spezielle Verlängerung mit 100 mm oder 200 mm Länge an.
Der ABS-Lock X-SR-B hat eine allgemeine bauaufsichtliche Zulassung (abZ) von Deutschen Institut für Bautechnik (DIBt) und ist mit dem vorgeschriebenen Ü-Zeichen gekennzeichnet. Er ist in alle Richtungen belastbar und als Einzelanschlagpunkt für die zeitgleiche Nutzung durch 3 Personen getestet.
Technische Daten:
- allgemeine bauaufsichtliche Zulassung (abZ) Z-14.9-688 (Montage Vorgaben der abZ beachten)
- Ü-Zeichen
- Normen: DIN EN 795 A + DIN CEN/TS 16415
- Grundplatte + verschweißtes Stützrohr
- Beton ≥ C20/25
- ab 65mm Einbautiefe
- Inkl. Befestigungsset aus Edelstahl
Zubehör:
- ABS-LockSeal BITU | Abdichtmanschette für Anschlagpunkte
- ABS-LockSeal PE/ PP/ PVC | Abdichtmanschette für Anschlagpunkte
- ABS THERM | Thermoschutzhaube für Anschlagpunkte
- ABS-Lock X-SR Extension | Verlängerung für ABS-Lock X-SR Anschlagpunkte
Einordnung in die Systematik:
Einzelanschlagpunkt zur Verbindung der PSA gegen Absturz (PSAgA) des Anwenders mit dem Tragwerk (Untergrund) zu einem vollständigen Persönliches Absturzschutzsystem gem. DIN EN 363 zum Zwecke einer Absturzsicherung an einer Absturzkante mit und ohne Fangstoß. Gegenmaßnahmen zur Reaktion auf die Sicherheit & Risiko eines Hängetrauma müssen über eine Gefährdungsbeurteilung und Rettungsplanung betrachtet werden.
Modellvarianten
| Art.-Nr. d. Marke | Stützenhöhe | LD | ND |
|---|---|---|---|
| LX-SR-B-300 | 300 mm | — | — |
| LX-SR-B-400 | 400 mm | — | — |
| LX-SR-B-500 | 500 mm | — | — |
| LX-SR-B-600 | 600 mm | — | — |
| LX-SR-B-700 | 700 mm | — | — |
| LX-SR-B-800 | 800 mm | — | — |
